RSA
TENUTA STELO TIPO RSA
La guarnizione tipo RSA, progettata con labbro dinamico più corto rispetto a quello statico, ha impieghi dove i disallineamenti dello stelo sono elevati e dove le pressioni possono raggiungere valori elevati.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi idraulici a base minerale minerale (tabella 3 p. 14) | < 400 (a 60°) | 0,5 | -35 +100 (punte 110) |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Poliuretano |
| codice | C0 |
| durezza (ShA) | 93 +/-2 |
| caratteristiche | ad alto modulo elastico, basso compression-set ed elevata resistenza all’abrasione |

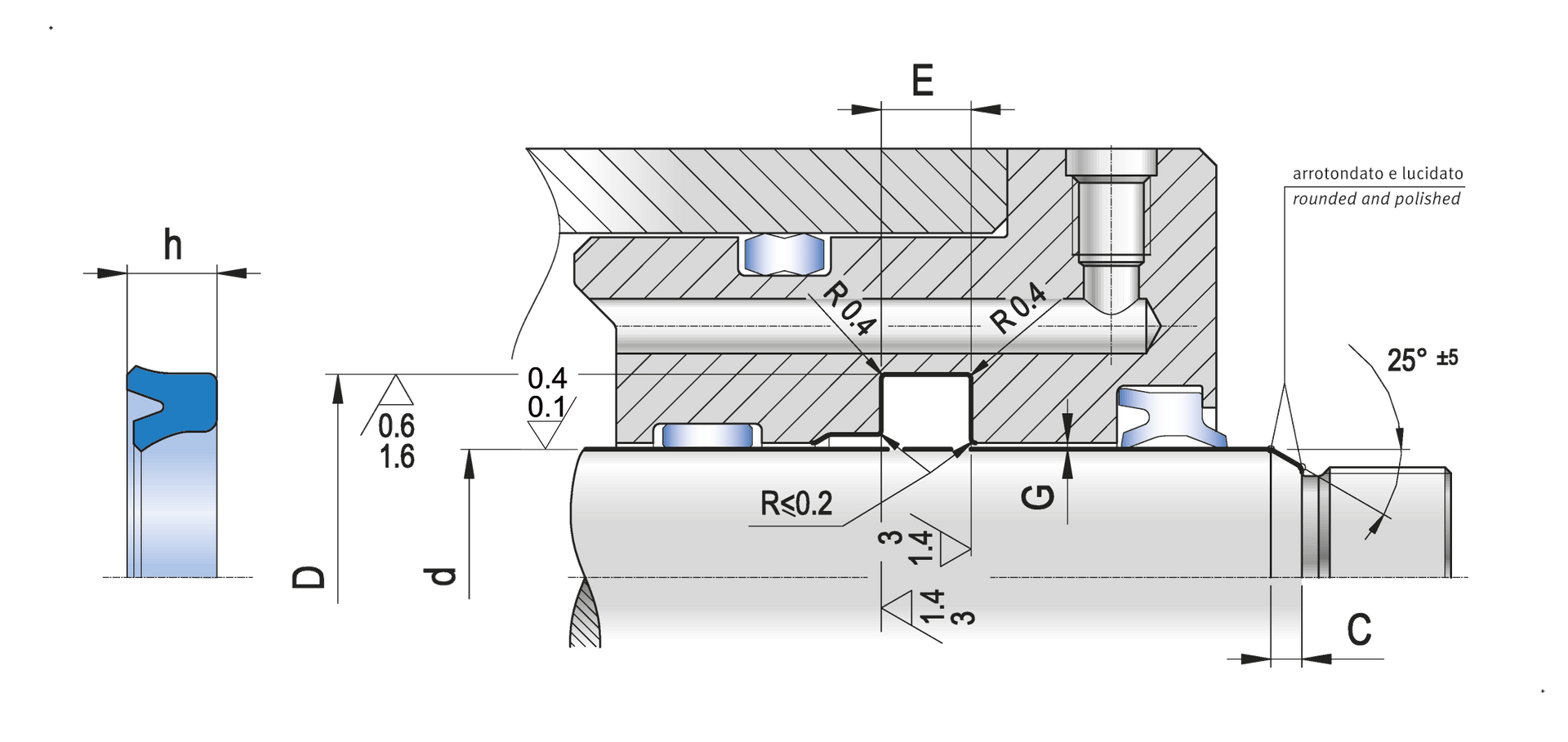

Montaggio e installazione
Per evitare che la guarnizione si danneggi occorre eliminare le bave e gli spigoli taglienti presenti nella sede e sullo stelo.
È sempre consigliato lubrificare la tenuta prima del montaggio per agevolare l’inserimento dello stelo.
Per ulteriori informazioni leggere le istruzioni a p. 63.
