RSB2
TENUTA STELO TIPO RSB2
La tenuta stelo RSB2 è molto simile alla tenuta RSB con l’aggiunta di un anello antiestrusione. Si utilizza questa tenuta quando non è possibile ridurre i giochi di accoppiamento tra la testata e lo stelo e dove esistono picchi di pressione elevata.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi idraulici a base minerale minerale (tabella 3 p. 14) | < 400 (a 60°) con punte da 500 | < 0,5 | -35 +100 (punte 110) |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Poliuretano |
| codice | C0 |
| durezza (ShA) | 93 +/-2 |
| caratteristiche | ad alto modulo elastico, basso compression-set ed elevata resistenza all’abrasione |
| Anello antiestrusione | |
|---|---|
| materiale | Resina poliacetalica (Ro) |
| codice | CR |

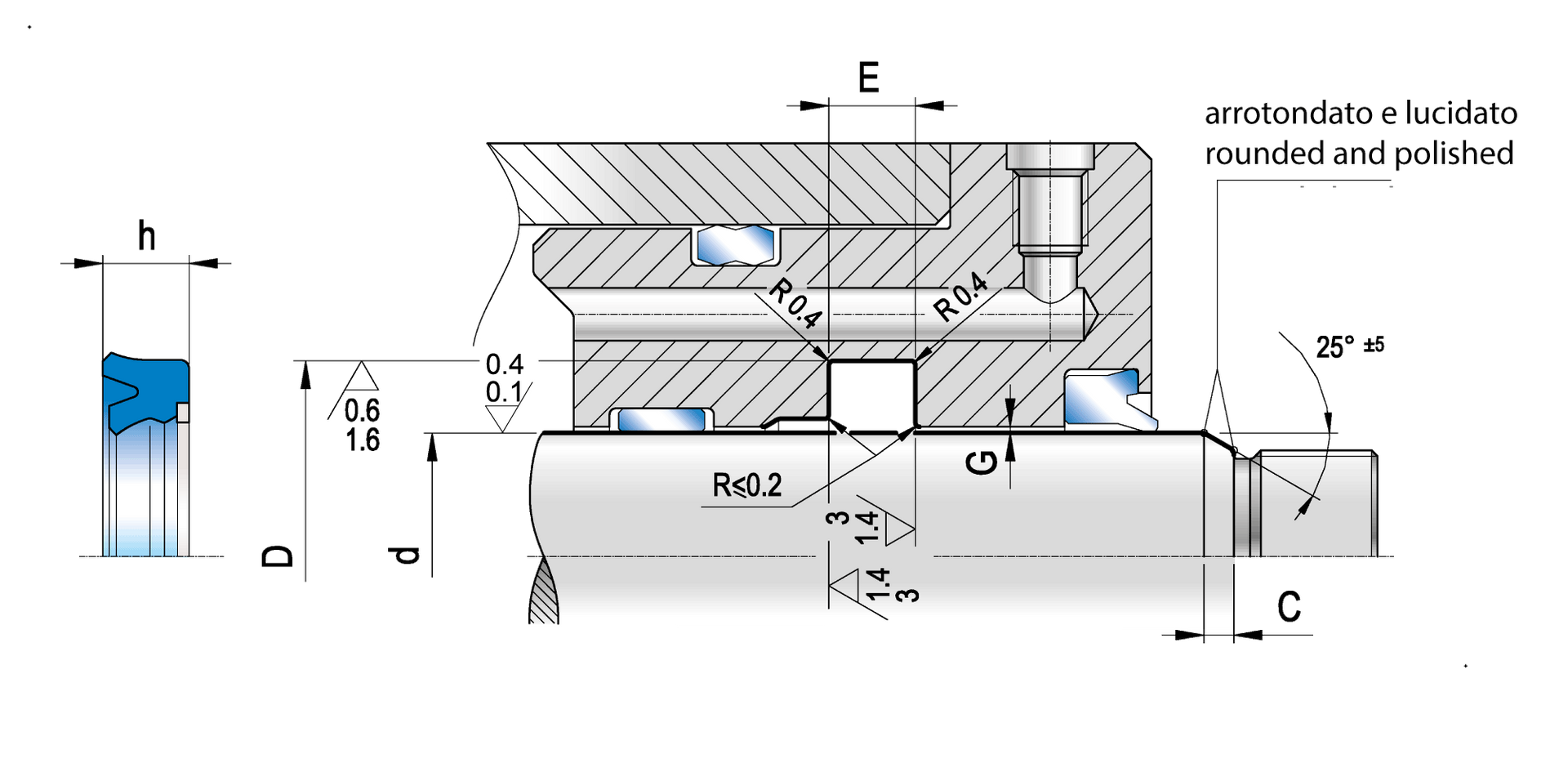

Montaggio e installazione
Eliminare bave e spigoli taglienti presenti nella sede e sullo stelo per evitare che la guarnizione si danneggi. È sempre consigliato lubrificare la tenuta prima del montaggio per agevolare l’inserimento dello stelo. Per ulteriori informazioni leggere le istruzioni a p. 63.
