RSD
TENUTA STELO TIPO RSD
La guarnizione tipo RSD è molto simile al tipo RSC ma sul lato dinamico, ossia sul diametro interno, presenta due labbri che hanno più di una funzione:
attenua eventuali fenomeni di stick-slip grazie al fluido trattenuto nell’intercapedine fra i due labbri evita alle impurità di entrare dall’esterno
contrasta il ritiro del materiale alle basse temperature funge da stabilizzatore.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi idraulici a base minerale minerale (tabella 3 p. 14) | < 400 (a 60°) | < 0,5 | -35 +100 (punte 110) |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Poliuretano |
| codice | C0 |
| durezza (ShA) | 93 +/-2 |
| caratteristiche | ad alto modulo elastico, basso compression-set, alta resistenza all’abrasione |

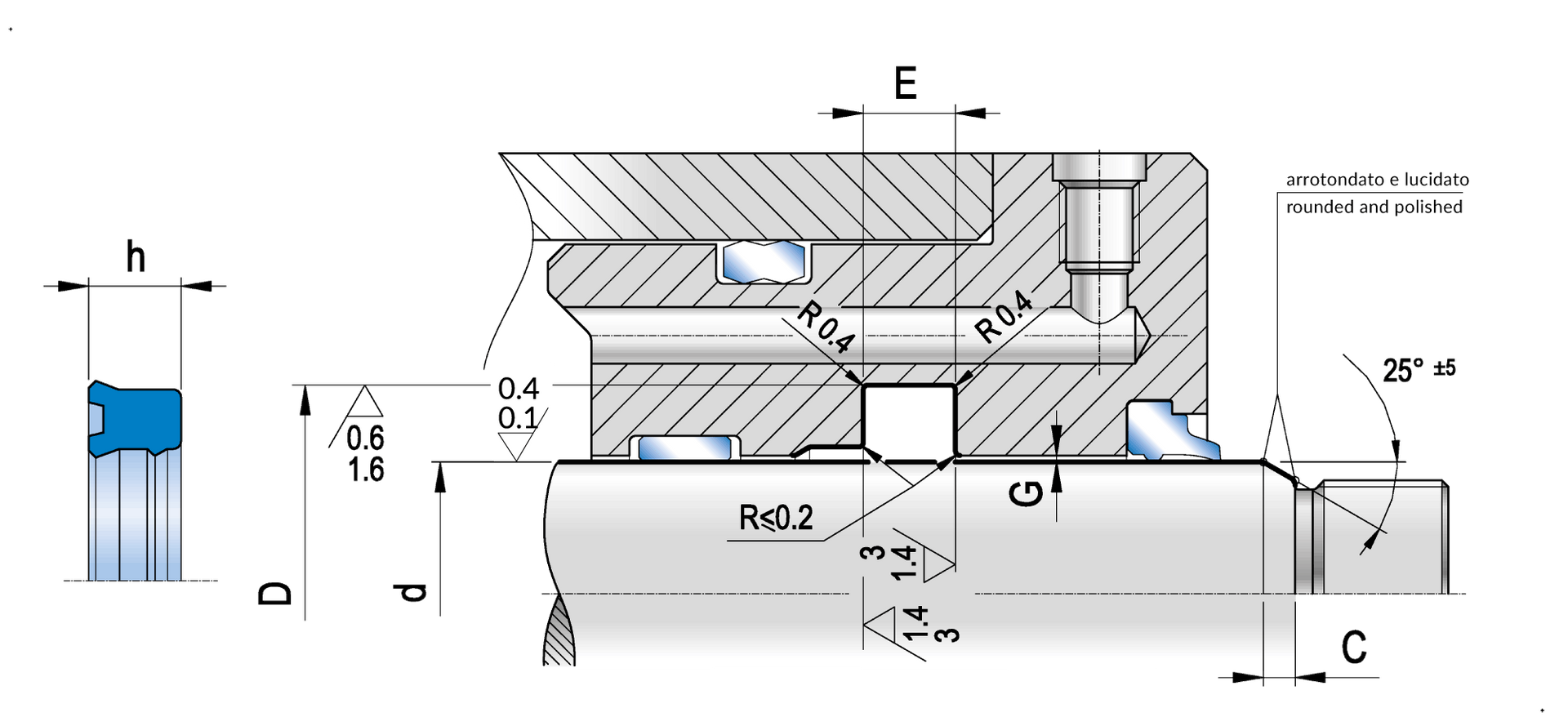

Montaggio e installazione
Eliminare bave e spigoli taglienti nella sede e sullo stelo per evitare che le guarnizioni si danneggino
durante il montaggio. È consigliabile lubrificare la tenuta durante il montaggio per agevolare l’inserimento dello stelo.
Per ulteriori informazioni leggere le istruzioni a p. 63.
