RSO
TENUTA STELO
La tenuta tipo RSO è stata sviluppata per sostituire e/o lavorare in tandem con guarnizioni a gradino in PTFE, viste le identiche dimensioni di sede, ed è dotata di una gola arrotondata interna dove si può alloggiare un o-ring per energizzare il labbro di tenuta dinamico e quello statico anche in assenza di pressione.
Questo profilo può essere utilizzato anche a bassissime velocità e pressioni con risultati eccellenti per il basso attrito sviluppato. Presenta ridotti ingombri assiali e quindi lavorazioni di sede estremamente semplici.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi idraulici a base minerale minerale (tabella 3 p. 14) | < 250 (a 60°) | 0,5 | -35 +100 (punte 110) |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Poliuretano |
| codice | C0 |
| durezza (ShA) | 93 +/-2 |
| caratteristiche | ad alto modulo elastico, basso compression-set ed elevata resistenza all’abrasione |
| O-Ring | |
|---|---|
| materiale | NBR 70 |
| codice | NO |
| durezza (ShA) | 70 +/-5 |

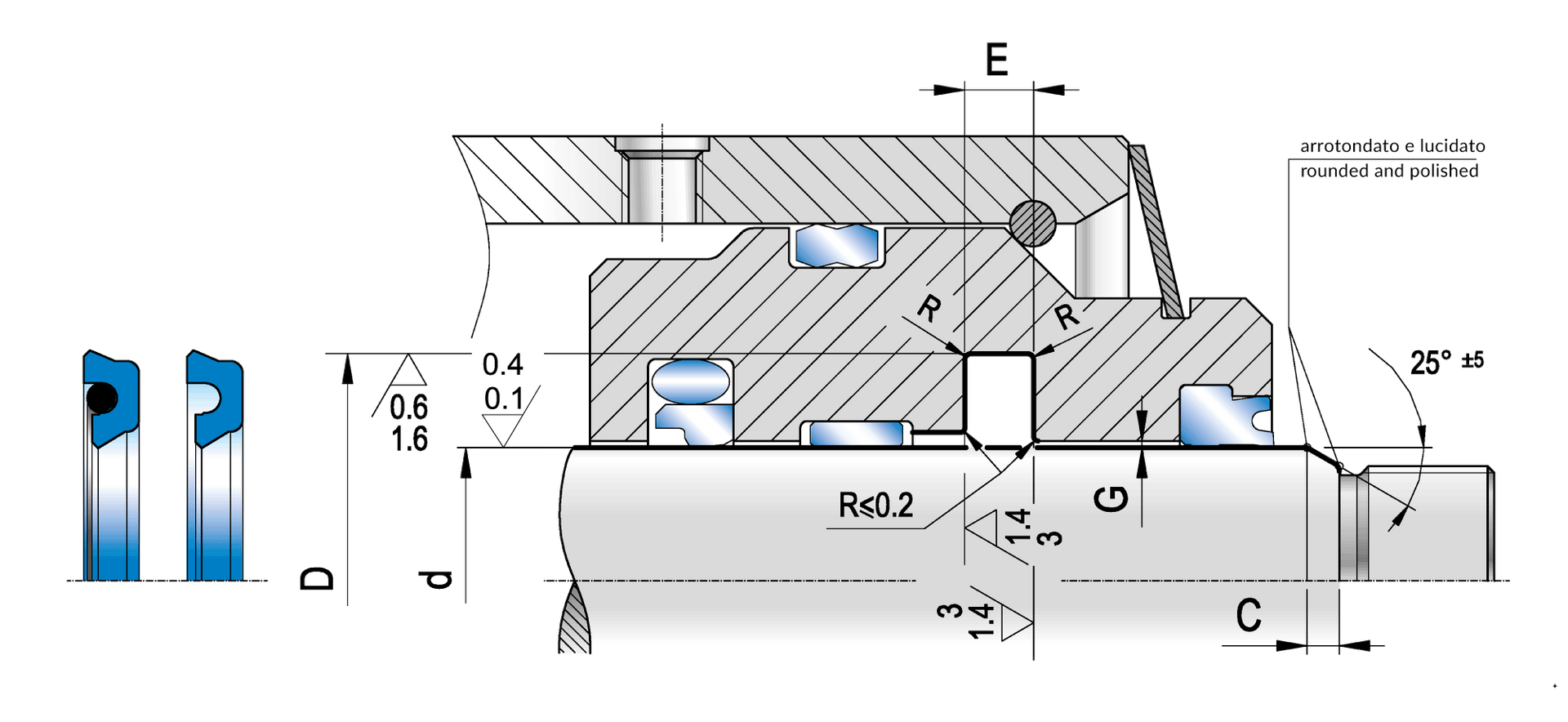

Montaggio e installazione
Eliminare le bave e gli spigoli taglienti come per tutte le sedi dove alloggia la guarnizione.
Per ulteriori informazioni leggere le istruzioni a p. 63.
