TENUTA STELO
La tenuta stelo tipo RSS è stata progetta come guarnizione primaria , a semplice effetto o a doppio effetto.
L’O-ring effettua tenuta statica, allo stesso tempo energizza il pattino in poliuretano ,il quale svolge la tenuta dinamica.
Il profilo a doppia cresta , grazie anche all’energizzazione dell’OR, permette la tenuta anche a basse pressioni, mentre il piano centrale del profilo aiuta a mantenere allineato il sistema fornendo un ulteriore punto di appoggio alle guide.
Questa tipologia di profilo non consente l’effetto Blow-by, di conseguenza è consigliato esclusivamente l’utilizzo di un raschiatore a unidirezionale.
Condizioni operative
| fluido | velocità (m/s) | temperatura °C |
|---|---|---|
| fluidi e oli minerali (v. tabella 3 a p. 14) | 0,8 | -35 +110 (punte periodi brevi120) |
| materiale | codice materiale | pressione (bar) a 60°C |
|---|---|---|
| 93 Shore A | CO | < 250 |
| 98 Shore A | DO | < 400 |
| 60 Shore D | EO | < 500 |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| 93 Shore A | CO |
| 98 Shore A | DO |
| 60 Shore D | EO |
| O-Ring | |
|---|---|
| materiale | NBR 70 |
| codice | NO |

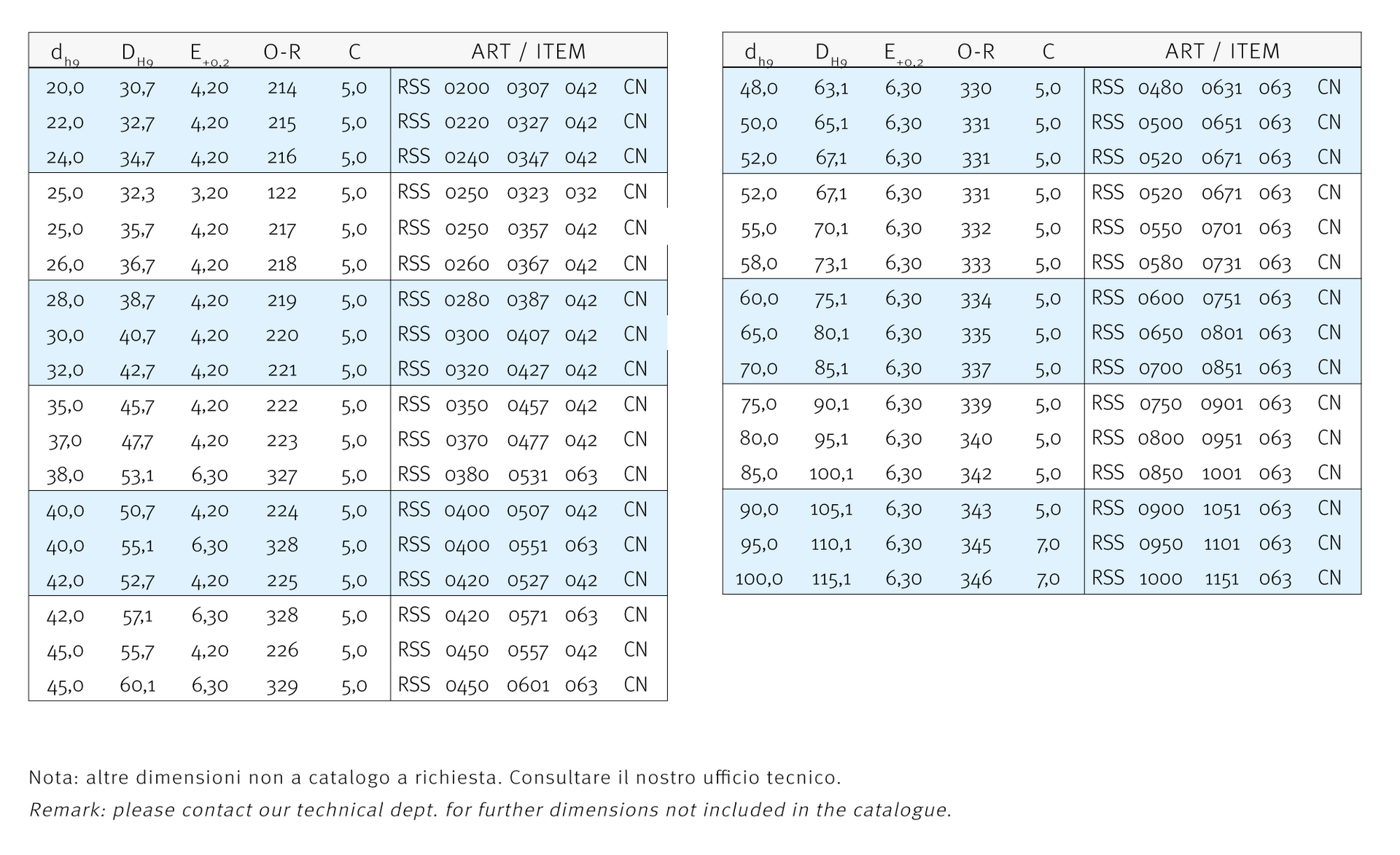

Montaggio e installazione

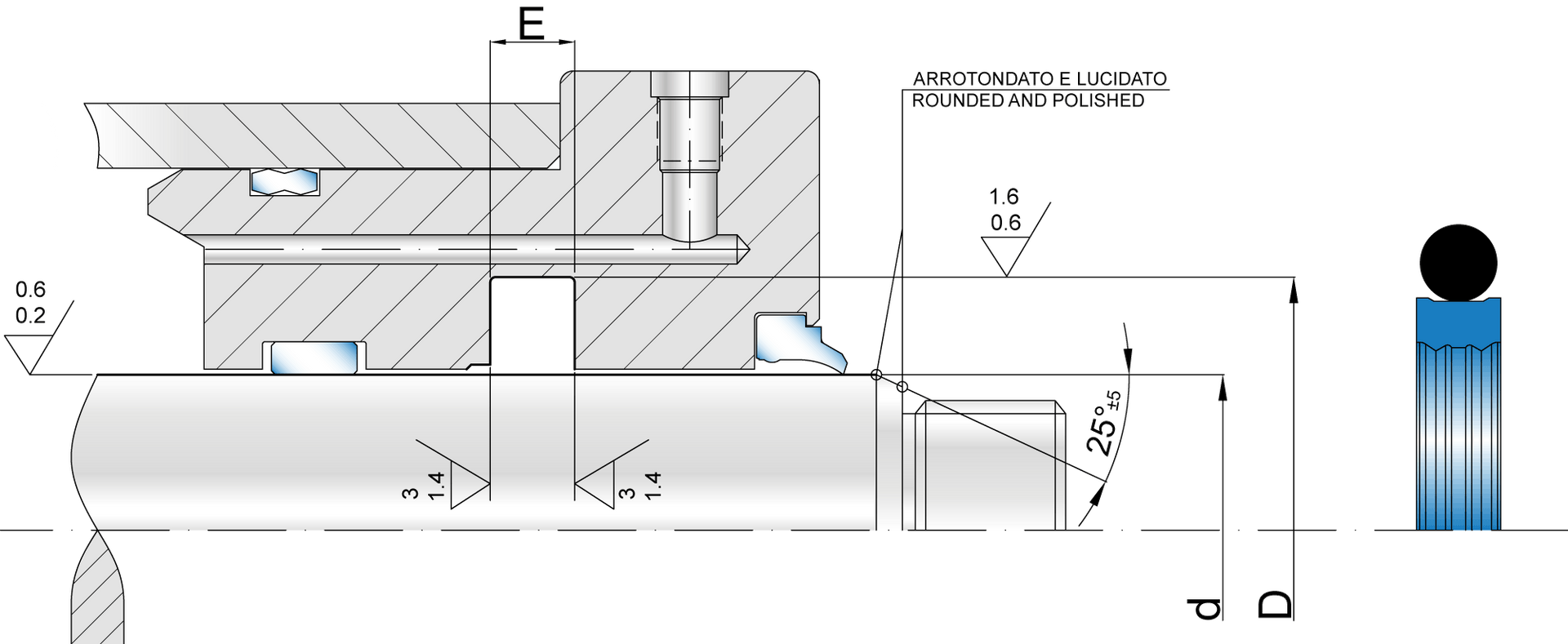

Il montaggio avviene in cava anulare chiusa.L’elasticità del materiale favorisce l’inserimento in sede. Togliere le bave di lavorazione per non rovinare la guarnizione. Per ulteriori informazioni leggere le istruzioni a pag. 63.
