PSH + RR
TENUTA PISTONE CON ANELLO GUIDA E RITEGNO
La guarnizione per pistone tipo PSH è simile al tipo PSA ma è provvista di un anello di guida in resina acetalica che attenua eventuali disallineamenti e funge da antiestrusione. Un anello di ritegno tipo RR in resina termoplastica previene l’espulsione della tenuta durante l’inversione del ciclo.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi e oli a base minerale (v. tabella 3 a p. 14) | < 400 (a 60°) | 0,5 | -35 +100 (punte 110) |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Poliuretano |
| codice | C0 |
| durezza (ShA) | 93 +/-2 |
| caratteristiche | ad alto modulo elastico, a basso compression-set ed elevata resistenza all’abrasione |
| Anello antiestrusione | |
|---|---|
| materiale | Resina acetalica |
| codice | RO |
| caratteristiche | rinforzata con fibre di vetro con elevata resistenza al carico di rottura |
| Anello di ritegno | |
|---|---|
| materiale | Resina termoplastica |
| codice | R2 |

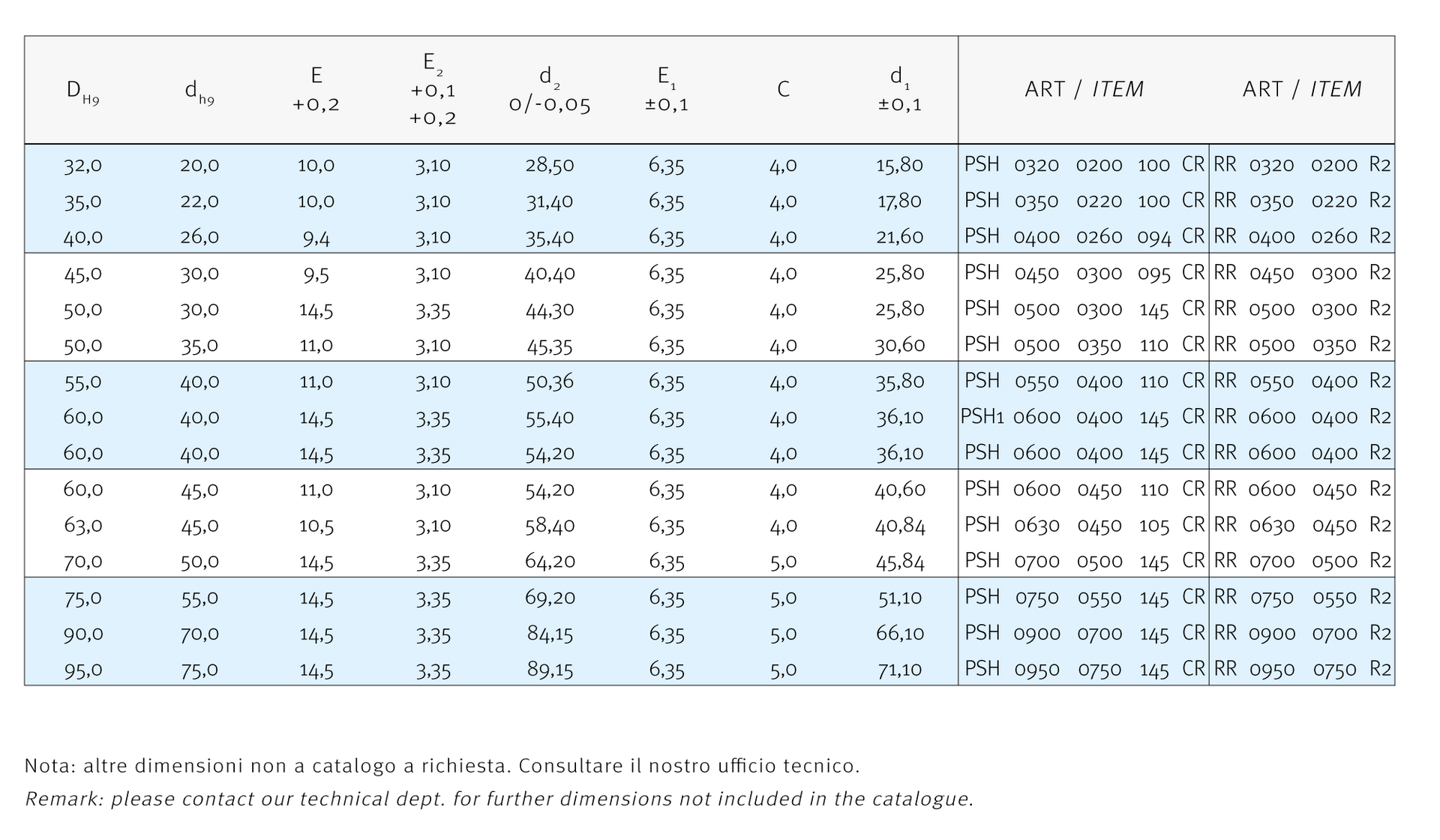

Montaggio e installazione
- Lubrificare la tenuta prima del montaggio
- eliminare tutti gli spigoli vivi e le bave sul pistone dove alloggia la guarnizione
- eseguire uno smusso di invito sulla camicia per facilitare l’inserimento del pistone.
Per ulteriori informazioni leggere le istruzioni a p. 63
